Газопоршневая электростанция ГПЭС-400 (ГПУ-400) оптом от производителя, г.Ярославль

Коммерческое предложение для оптовых покупателей и дилеров от производителя Компания «Дизель-Систем».

Газопоршневая электростанция 400 кВт, ГПЭС-400, ГПУ-400, АГ-400, ЭГП-400, АГП-400, АП-400, АПК-400, ГГУ-400, КГУ-400, KG-400, КГПУ-400, ГПА-400, ГЭС-400, МЭС-400, МТЭС-400, когенерационная установка 400 кВт (Мини-ТЭЦ)

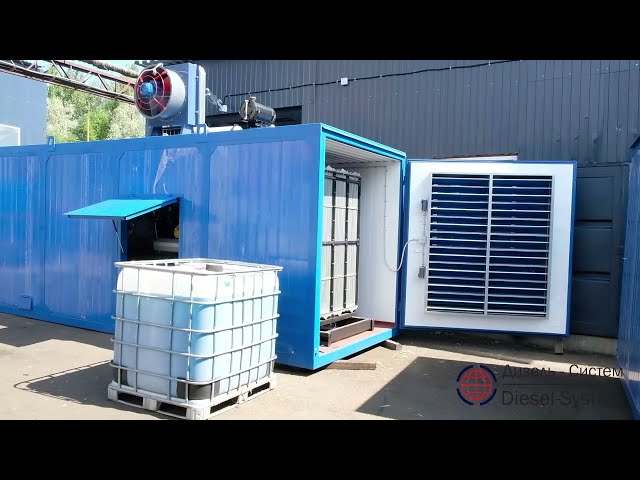

Газопоршневая установка ГПУ-400 в составе двух газовых генераторных установок ГПУ 2х200 кВт/0,4 кВ (суммарной мощностью 400 кВт / 500 кВА), на базе двигателя ЯМЗ-7514.Г / ТМЗ-8481.Г, в открытом исполнении и блочно-контейнерного типа, 3-й степени автоматизации в автоматическом и островном режиме с системой удаленного мониторинга и дозаправки масла, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью, на условиях доставки товара, пусконаладочных и шеф-монтажных работ ПНР/ШМР.

Нагрузка на генератор (max / min):

  • Рекомендуемая нагрузка «max» не более 80% от номинальной мощности ГПУ
  • Рекомендуемая нагрузка «min» не менее 30% от номинальной мощности ГПУ

Состав электроагрегата:

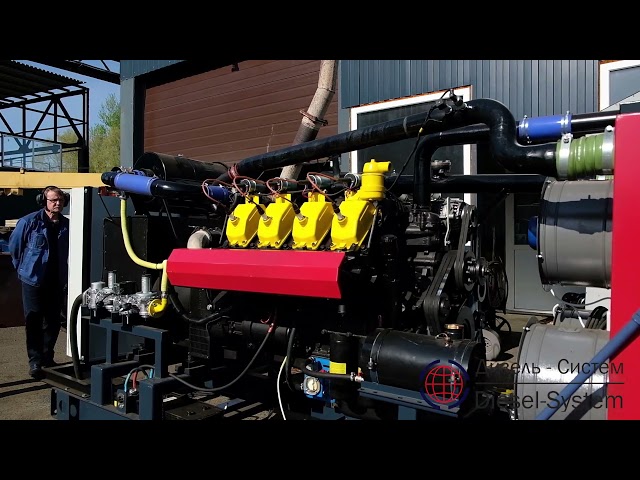

Двигатель газовый ЯМЗ-7514.Г / ТМЗ-8481.Г оборудован:

  • зарядным генератором и стартером;
  • электронным регулятором частоты вращения двигателя;
  • автоматическим (электронным) регулированием соотношения воздуха и газа в топливной смеси по лямбда зонду;
  • системой зажигания (свечи зажигания NGK и комплект проводов высоковольтных с изоляторами);
  • топливной системой – газовая линия;
  • системой впуска воздуха – воздушный фильтр;
  • системой аварийного останова;
  • циркуляционным насосом для охлаждения двигателя после останова;
  • системой автоматического поддержания уровня масла в картере двигателя (бак 10 л.);
  • электрическим предпусковым подогревателем охлаждающей жидкости ПОЖ 220В;
  • системой учёта электрической энергии;
  • системой удаленного мониторинга и управления (Интерфейсный модуль RS-485/232);
  • системой параллельной работы (синхронизация).
  • Генератор силовой синхронный:
  • «Leroy Somer» Франция или Stamford «Cummins Inc» Англия;
  • Система охлаждения (с возможностью выносного радиатора):
  • водяным радиатором (РВ);
  • встроенный в двигатель охладитель надувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР).
  • Тосол в системе охлаждения двигателя;
  • Дизельное масло в системе смазки двигателя;
  • Глушитель промышленный – система газовыхлопа;
  • Комплект АКБ 6СТ-190 и соединительный кабель;
  • ШУГГ оснащен статическим зарядным устройством АКБ;
  • Дополнительное зарядное устройство АКБ от сети 220 В;
  • ЗИП для проведения работ по ТО-0.

Системы автоматики:

Пульт – щит управления ШУГГ 3-й степени автоматизации в островном и автоматическом режиме, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью, на базе контроллера «Huegli Tech» HT-GC-600 Швейцария, или «Lovato» Италия (цифровой дисплей русифицированный):

  • необходимо присутствие оператора или контроль с диспетчерской – удаленный мониторинг;
  • пульт управления (щит) ШУГГ оснащен статическим зарядным устройством АКБ и предназначен для контроля и управления в ручном режиме, обеспечивает следующие операции: пуск, останов, синхронизация, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков:
  • линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

Обязательное оборудование при приобретении двух ГПУ и более:

  • Для коммутации двух ГПУ и более требуется шкаф общих шин с сетевым контроллером находящиеся на объекте заказчика или приобретается у поставщика за дополнительную плату. Заказчик обязан предоставить поставщику однолинейную схему и фотоотчёт ГРЩ-0,4 кВ.
  • Изготовление шкафа общих шин и модернизация ГРЩ-0,4 кВ заказчика по стоимости согласовывается сторонами индивидуально.

Система удаленного мониторинга и управления ГПУ (витая пара) – Интерфейсный модуль RS-485/232:

  • Интерфейсный модуль 485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса. Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485. Преобразователь интерфейса 485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.

Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетью:

  • под параллельной работой ГПУ понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ГПД (ДВС) в зависимости от относительного значения тока будут одинаковы.
  • параллельная работа с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
  • включение генератора на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.
  • В случае сбоя сети, отключения от сети, обратное подключение и синхронизация выполняется автоматически.

Условия поставки и порядок расчетов:

  • аванс 50% от общей суммы товара для принятия заказа в производство;
  • доплата 50% оплачивается с момента получения уведомления о готовности товара к отгрузке или после приемки товара с испытанием под нагрузкой на производстве производителя в г. Тутаев, Ярославская область;
  • срок изготовления товара 2 шт. в течение 45-60 рабочих дней с момента зачисления аванса 50%;
  • отгрузка товара осуществляется со склада продавца из г. Тутаев, Ярославская область;
  • гарантийные обязательства составляют 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит ранее.
