Газопоршневая электростанция АГП-200 (ГПУ-200) оптом от производителя, г. Ярославль

Коммерческое предложение для оптовых покупателей и дилеров от производителя Компания «Дизель-Систем».

Газовый генератор 200 кВт / 250 кВА (ЯМЗ-7514)

Основные технические характеристики газопоршневого электроагрегата 200 кВт на базе двигателя ЯМЗ-7514.Г:

Наименование параметра Единицы измерения Значение

Тип охлаждения Радиаторный

Номинальная мощность (длительная) кВт / кВА 200 / 250

Максимальная часовая мощность кВт / кВА 220 / 275

Род тока переменный трехфазный

Номинальное напряжение В 400

Номинальная частота Гц 50

Номинальный коэффициент мощности 1

Номинальный ток А 360

Частота вращения вала двигателя мин-1 1500

Давление газа кг/см² 0,3-5

Удельный расход топлива при номинальной мощности м3/ч 52

Система охлаждения 53

Система смазки 34

Габаритные размеры без кожуха мм длина x ширина x высота 2950 x 1320 x 1610

Масса сухого агрегата Кг 3100

Ресурс до капитального ремонта м.ч. 50000

Первичный двигатель ЯМЗ-7514.Г (Россия)

Генератор синхронный Stamford «Cummins Inc» (Великобритания)

Щит управления 1-й степени автоматизации АГ-200.1 (ШУЭ-200.1)

Комплектация и описание газопоршневого электроагрегата АГ-200С-Т400-1РН (ЭГП-200) в блочно-контейнерном исполнении на базе двигателя ЯМЗ-7514.Г:

• Двигатель газопоршневой ЯМЗ-7514.Г оборудованный:

 зарядным генератором и стартером;

 электронным регулятором оборотов;

 газовым редуктором;

 системой топливоподачи;

• Генератор силовой синхронный:

 Stamford «Cummins Inc» (Великобритания);

• Система охлаждения:

 система охлаждения водяным радиатором РВ-240;

 охладитель надувочного воздуха типа «воздух-воздух»;

 система охлаждения масла со встроенным в двигатель жидкостно-масляным теплообменником;

• Тосол в системе охлаждения двигателя;

• Дизельное масло в системе смазки двигателя;

• Комплект АКБ 6СТ-190 и соединительный кабель;

• Зарядное устройство АКБ;

• Система удаленного мониторинга и управления ЭГП (ГПУ) – Интерфейсный модуль RS-485/232:

 Интерфейсный модуль 485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса. Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485. Преобразователь интерфейса 485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.

• Щит – пульт управления 1-й степени автоматизации в режиме ручного запуска при пропадании напряжения (для управления ГПУ необходимо присутствие оператора), с системой удаленного мониторинга ГПУ – цифровой дисплей русифицированный на базе контроллера на базе контроллера InteliLite NT «ComAp» (Чехия) выполняет:

 первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа;

 подключение и отключение нагрузки оператором;

 измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;

 измерение основных параметров генератора: напряжение, частота и сила тока;

 включение аварийной сигнализации и останов электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки.

• Утепленный блок-контейнер типа «Север» (конструкция и описание контейнера):

 утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель (сэндвич панели толщиной 100 мм) обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;

 влажность: до 98% при + 25°С;

 наклон относительно горизонтальной плоскости: до 10 градусов;

 запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);

 звуковое давление не более 70 dBA;

 степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;

 пожарная категория: В2 (по НПБ 105-03);

 снеговой район: IV, V (СНиП 2.01.07-85);

 ветровой район: IV, V;

 сейсмостойкость: до 9 баллов;

 срок службы: не менее 20 лет;

 основа блок-контейнера – силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки.;

 в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;

 стены и крыша контейнера изготовлены из сэндвич-панелей толщиной 100 мм. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;

 основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;

 все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;

 температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;

 внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;

 блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.

 входная дверь;

 люк ввода-вывода силовых и контрольных кабелей;

 цвет RAL синий или согласно требованиям заказчика;

 габариты блок контейнера (ДхШхВ) 4000 x 2350 x 2500 мм;

 общий вес 5500 кг;

• Блок-контейнер «Север» оснащён следующими системами:

 автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ДЭС. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.

 алгоритм управления клапанами:

- при неработающей ГПУ впускной и выпускной клапаны закрыты.

- после запуска ГПУ (появлении напряжения на выходе) выпускной и впускной клапан

открываются.

- при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны

автоматически закрываются.

 АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;

 ОПС – охранно-пожарная сигнализация типа «Гранит»;

 ЩСН – щит собственных нужд;

 обогрев конвекторного типа 220В - для обогрева внутреннего пространства контейнера и запуска электроагрегата в холодный период времени;

 контейнер оборудован плафонами с лампочкой 24В (аварийное освещение), 220В (рабочее освещение) и проводкой с выключателями;

 аккумуляторные батареи 6СТ-190 и соединительный кабель – предназначены для питания стартера, а также системы аварийного освещения;

 система газовыхлопа;

 огнетушители;

• Комплект эксплуатационной документации:

 паспорт двигателя;

 паспорт синхронного генератора;

 паспорт электроагрегата;

 паспорт пульта управления;

 руководство по эксплуатации электроагрегата;

 руководство по эксплуатации двигателя;

 руководство по эксплуатации синхронного генератора;

 руководство по эксплуатации пульта управления;

 сертификат на электроагрегат;

 сертификат на контейнер;

• Условное обозначение электроагрегата АГ-200С-Т400-1РН:

 АГ – электроагрегат газопоршневой;

 200 – номинальная мощность, кВт;

 С – стационарный;

 Т – трехфазный переменный ток;

 400 – напряжение, В;

 1 – степень автоматизации;

 Р – водовоздушная система охлаждения;

 Н – контейнер типа «Север»

• Условия поставки и порядок расчетов:

 предоплата 50% от общей суммы товара для принятия заказа в производство;

 окончательный расчет 50% производится по факту готовности или после приемки товара;

 срок отгрузки товара в течение 50-60 рабочих дней с момента зачисления предоплаты 50%;

 отгрузка товара осуществляется со склада продавца из г.Тутаев, Ярославская область;

 гарантийные обязательства составляют 18 месяцев с момента поставки или 3000 м/ч в зависимости от того, что наступит раньше.

Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.

Последнее редактирование: 2019-07-19 08:27:28

Параллельная работа с параллельной работой синхронных генераторов между собой и синхронизация с централизованной сетью
СУТ Системы утилизации тепла
Задать вопрос  Задать вопрос
Компания «Дизель-Систем»
Компания «Дизель-Систем»
Завод-производитель Дизель-Систем основана в Ярославле в 2005-м году. Специализация...
Перейти на страницу производителя →
  • Адрес: Ярославская область, Ярославль, ул.Промышленная д.1, стр.3
  • Телефон: +7 (485) 233-4181
  • Whatsapp+7 (903) 646-8898
  • Электронная почтаdizel-system@yandex.ru
  • Официальный сайтwww.d-system.ru

Внимание! Нас не интересуют сертификация, упаковка, транспортировка и прочий спам!

Аватар пользователя
Только вопросы о закупке продукции. Укажите компанию и примерный объем заказа — это ускорит ответ. Контакты в тексте, критика, претензии и спам удаляются. Отзывы и коммерческие предложения публикуйте на форуме.
Адрес электронной почты и телефон будут видны только производителю.
Аватар пользователя
Только вопросы о закупке продукции. Укажите компанию и примерный объем заказа — это ускорит ответ. Контакты в тексте, критика, претензии и спам удаляются. Отзывы и коммерческие предложения публикуйте на форуме.
Адрес электронной почты и телефон будут видны только производителю.

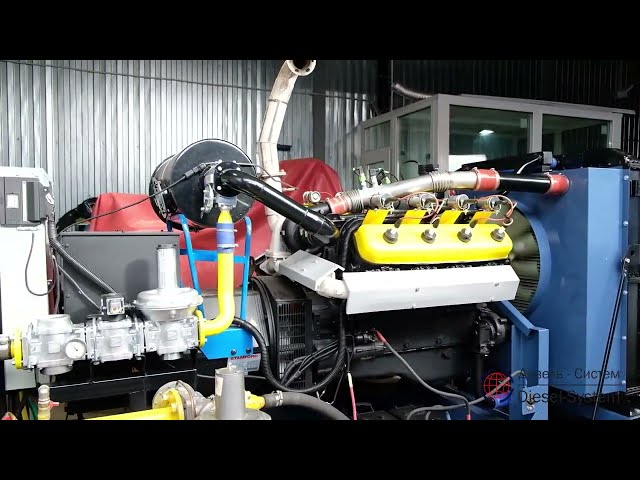

Фото 1 Газопоршневая электростанция АГП-200 (ГПУ-200), г.Ярославль 2019
