Линейка мониторов фидера А-Сигнал ОМП

А-СИГНАЛ ОМП – это универсальное устройство регистрации и анализа аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.

А-Сигнал ОМП доступен к заказу в трех модификациях в зависимости от класса напряжения и датчиков тока:

• А-Сигнал + ОМП классом напряжения 6-35 кВ с катушками Роговского;
• А-Сигнал ОМП классом напряжения 6-35 кВ с датчиками трансформатора тока SCTххх;
• А-Сигнал ОМП 110 классом напряжение 110 кВ с датчиками трансформатора тока SCTххх.

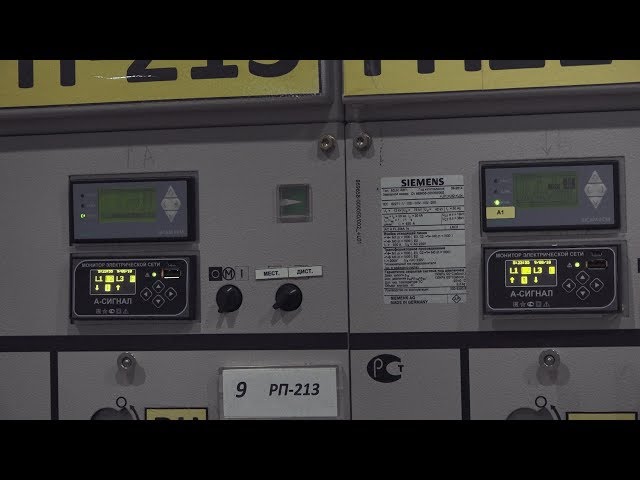

А-СИГНАЛ ОМП предназначен для обнаружения факта и определения направления межфазных коротких замыканий (МФЗ), однофазных замыканий на землю (ОЗЗ) на воздушных и кабельных линиях распределительных электросетей. Прибор монтируется в ячейку КРУ на панель щита управления.

А-СИГНАЛ ОМП может работать без перенастройки в радиальных сетях, в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения, а также в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью. Питание осуществляется от источника переменного напряжения ~110 – 240 ±10% В (промышленная частота от 45 до 65 Гц).

При фиксации повреждения линии (события) А-СИГНАЛ ОМП регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события.

Особенности подключения А-СИГНАЛ ОМП для обеспечения точности определения поврежденного участка:

Для определения места повреждения с точностью до ±150 м А-СИГНАЛ ОМП должен быть включен в систему, со следующей минимальной конфигурацией:

• А-СИГНАЛ ОМП - минимальное количество приборов на контролируемом фидере 2 устройства. Одно из устройств устанавливается на отходящем фидере в ячейку КРУ, второй прибор устанавливается в конце контролируемого участка в ячейке КРУ (ТП, РП);
• GPS-приемник для синхронизации времени - минимальная конфигурация 2 шт. по одному на А-СИГНАЛ ОМП;
• Канал связи Ethernet от приборов к серверу КОМОРСАН;
• программно-аппаратный комплекс КОМОРСАН, реализующий алгоритм ОМП

Комплектация и состав, могут быть изменены по желанию заказчика в соответствии с требованиями технического задания.

Для уточнения условий сотрудничесвта и стоимости прибора обратитесь к нашему менеджеру через форму обратной связи на этом сайте или по указанным телефонам.

Поставка оборудования осуществляется по всей территории РФ и странам СНГ.
