Трансформаторная подстанция КТП 250-630 6(10) кВ.

Комплектные трансформаторные подстанции 6(10)/ 0,4кВ мощностью 25-1000кВА с кабельным (воздушным вводом) линии 6/10кВ.

ОСОБЕННОСТИ

• КТП наружной установки с кабельным (воздушным) вводом линии 6(10) кВ

• мощностью 25-1000 кВА

• Поставляется полностью собранной

• Подключение к линии 6(10) кВ через разъединитель и предохранители, устанавливаемые внутри КТП

• КТП можно смонтировать за 1-2дня

• Стоимость и трудозатраты на ее установку ниже других типовых КТП, применяемых в распределительных сетях

• КТП можно подключать к сети через кабельную вставку и применять для электроснабжения объектов, где по различного рода обстоятельствам на их территории нельзя сооружать воздушные линии 6(10) кВ.

• Любые предложения по улучшению или изменению конструкции при заказе могут быть обсуждены и учтены при выполнении заказа

КТП предназначены для приема, преобразования и распределения электроэнергии трехфазного тока, частотой 50 Гц и номинальным напряжением 6-10/0,4 кВ, имеет диапазон мощностей 25-1000 кВА с числом отходящих линий до 6/8, с любыми комбинациями (кабельное, воздушное подключение) входа-выхода линий, по желанию заказчика.

Разделение конструкции подстанции на 3 основных блока; РУ-0,4, РУ-6(10) кВ, трансформаторный отсек, позволяет использовать отдельные сборочные единицы для ремонта и модернизации подстанции.

Для удобства работы обслуживающему персоналу двусторонний доступ к трансформатору, односторонний доступ к раздельным блокам РУ-0,4 кВ, РУ-6(10) кВ.

Применение автоматических выключателей ВА-57 на линиях, обеспечивает высокую работоспособность и надежность, для защиты от однофазных К.З. используется расцепитель.

Для удобства обслуживания подстанции предусмотрено освещение панелей с измерительными приборами и розетка 220В.

Подстанция соответствует современным требованиям экологии.

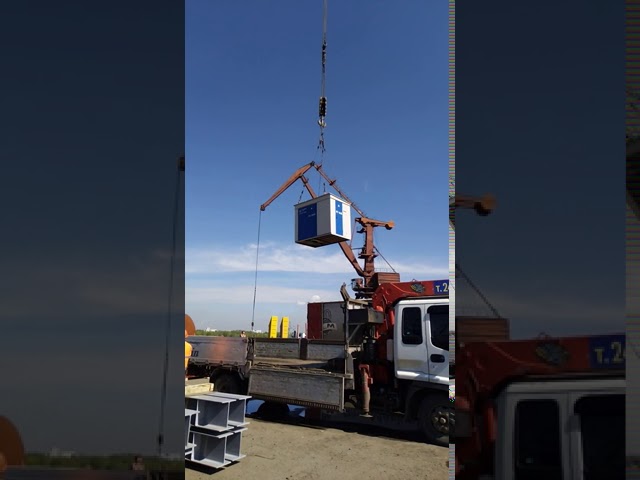

Механическая прочность подстанции обеспечивает транспортировку ее без каких либо остаточных деформаций и повреждений, препятствующих ее нормальной работе.

Срок производсва КТП составляет:

Мачтовки- 3-5 дней;

Киосковые - 7-12 дней;

2 КТП - 20-30 дней

Блочно-модульные на 6(10) кВ и КТП на 35 кВ- 30-45 дней,

Оптимальное соотношение цены и качества.

Конструктивно КТПН представляет собой усиленную металлическую оболочку, выполненную в виде силового каркаса обшитого панелями из листовой стали толщиной 2 мм. Имеет двери с каждой стороны. Все двери снабжены внутренними замками под спецключ и петлями под наружные навесные замки. Подстанция оборудована рабочим, аварийным освещением и шкафом собственных нужд.

Степень исполнения КТПН соответствует для применения в системах электроснабжения промышленных предприятий, потребителей сельского хозяйства, населенных пунктах и объектов нефтедобывающей - и газодобывающей промышленности.

КТПН изготавливается в соответствии с требованиями, правилами устройства электроустановок (ПУЭ), по рабочим чертежам и схемам главных и вспомогательных цепей.

В состав КТП входят следующие устройства:

 устройство высокого напряжения (УВН) в сборе,

 камера силового трансформатора напряжения (КСТ),

 устройство низкого напряжения (РУНН)..
