Датчики давления ЭЛЕМЕР-АИР-30М

Технические характеристики ЭЛЕМЕР-АИР-30М

Датчики оснащены современными тензорезистивными сенсорами, выполненными по технологии КНК. Они имеют высокую перегрузочную способность — до 1500% от верхнего предела измерений.

Прибор имеет не только очень широкие диапазоны измерений (например, для избыточного давления от 0,025 кПа до 60 МПа), но и возможность перенастройки диапазонов с коэффициентом до 1:100. Это позволяет производить высокоточные измерения со значениями основной погрешности от 0,075%. Преобразователи давления ЭЛЕМЕР-АИР-30М оснащаются следующими выходными сигналами:

• Унифицированный токовый 4...20 мА;
• Комбинированный 4...20/0...5 мA;
• Сигналы по напряжению постоянного тока 0,8...3,2; 0,5...4,5; 1...5 В.

Со всеми перечисленными аналоговыми сигналами преобразователи всегда имеют цифровой сигнал под протоколом HART. Для интеграции в современные системы АСУ ТП преобразователи ЭЛЕМЕР-АИР-30М могут оснащаться цифровым сигналом под протоколом Foundation Fieldbus.

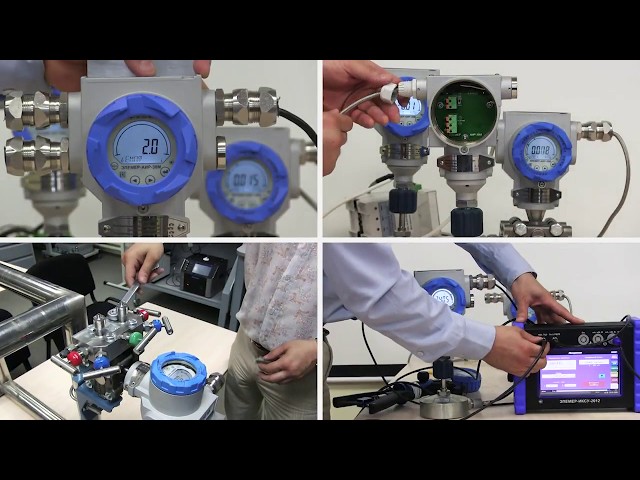

Датчики оснащены многофункциональным 4-разрядным ЖК-индикатором с подсветкой, графической шкалой и дополнительным полем для цифрового отображения уставок. Датчики имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика. Все датчики защищены паролем от несанкционированного доступа. Настройка параметров датчика осуществляется с помощью наружной или внутренней клавиатуры или по HART-протоколу или протоколу Foundation Fieldbus.

Встроенные устройства сигнализации и регулирования (2 электромагнитных поляризованных (двустабильных) реле или оптореле) существенно упрощает использование и интеграцию приборов в системах АСУ ТП.

Основные характеристики

• Верхние пределы измерений:
  • абсолютное давление (штуцерные ТАH) — 1 кПа...16 МПа;
  • избыточное давление (штуцерные TG, TGH, фланцевые CG) — 0,025 кПа...60 МПа;
  • избыточное давление-разрежение (штуцерные TGV, фланцевые CGV) — ±0,025 кПа...(–0,1...+2,5) МПа;
  • дифференциальное давление (фланцевые CD, CDV) — 0,025 кПа...10 МПа;
  • гидростатическое давление (фланцевые СL) — 1 кПа...250 кПа;
• Глубина перенастройки диапазонов — 100:1;
• Сенсоры датчиков — тензометрические сенсоры с высокой перегрузочной способностью;
• Выходной сигнал — 4...20; 0...5; 4...20/0...5 мА (по выбору); 0,8...3,2; 0,5...4,5; 1...5 В; НАRT, Foundation Fieldbus;
• Конфигурирование — клавиатура (внутренняя или наружная), HART-протокол; по протоколу Foundation Fieldbus;
• Функция извлечения квадратного корня;
• Погрешность — от ±0,075%;
• Климатические исполнения — C3 (–25...+70 °С), C2 (–40...+80 °С), C2 (–50...+70 °С), C2 (–55...+70 °С), Д3 (–50...+80 °С), Т3 (–25...+80 °С), УХЛ 3.1 (–50...+70 °С);
• Пылевлагозащита — IP65; IP67;
• Варианты исполнения — общепромышленное, «Ex» (ExiaIICT6 X), «Exd» (1ExdIICT6), комбинированное «Exdia» (1ExdiaIICT6 Gb X), кислородное, атомное (повышенной надежности), атомное (повышенной надежности) взрывозащищенное;
• Индикация — ЖК-индикатор с подсветкой и графической шкалой;
• Вращение индикатора на 90°, 180°, 270°;
• Вращение корпуса на ±135°;
• Устройства сигнализации и регулирования:
  • 2 уставки и 2 оптореле (~250 В × 80 мА);
  • 2 уставки и 2 электромагнитных двустабильных (поляризованных) реле (~250 В × 3 А);
• Электромагнитная совместимость (ЭМС) — IV-A;
• Межповерочный интервал — 5 лет (не зависит от класса точности прибора);
• Гарантия — 5 лет (7 лет — для исполнения «Для АЭС»).
