Ячейка КСО-393

Камеры серии КСО-393 (ТУ001-93100355-2006) на номинальное напряжение 6 и 10 кВ предназначены для комплектации распределительных устройств трехфазного переменного ток а частоты 50 Гц для систем с изолированной нейтралью. Камеры КСО-393 изготавливаются с зашитой металлическими листами на левой стенке, что позволяет изолировать каждую камеру при соединении их в щит, а так же не требуется дополнительно закладывать левую торцевую панель. Для защиты сборных шин с левой стороны на камеру устанавливается опора с изоляторами.

Конструктивное исполнение

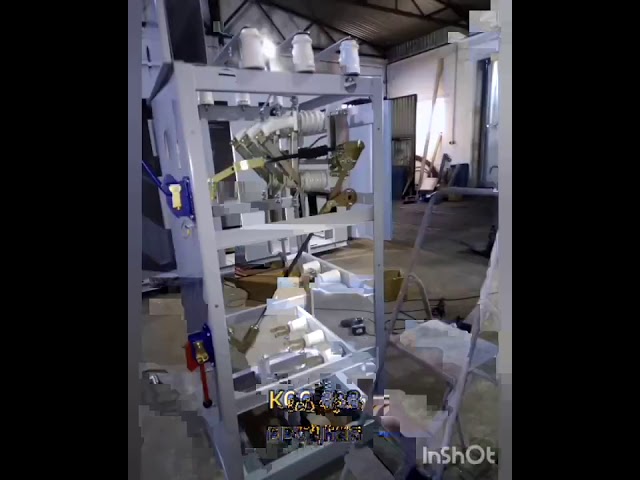

Камеры КСО серии 393 представляют собой металлоконструкцию, собранную из листовых гнутых профилей.
Толщина металла деталей корпуса варьируется от 1 до 5 мм. Окраска изделия производится полимерной порошковой краской.

В качестве коммутационных аппаратов в камерах КСО серии 393 могут применяться автогазовые выключатели нагрузки. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены.

На фасаде камеры в нижней части имеется два язычка заземления предназначенные для присоединения корпуса камеры к заземляющему устройству и для установки переносного заземления. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.

Металлосвязь всех частей камеры осуществляется посредством использования врезных шайб в болтовых соединениях. Во избежание ошибочных действий при оперативных переключениях во время обслуживания и ремонта в камерах выполнены следующие блокировки:

• блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
• блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
• блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
• блокировка, не допускающая отключения и включение шинных разъединителей при включенном выключателе;
• блокировка доступа в отсек высоковольтного оборудования при включенных рабочих ножах шинного или линейного разъединителя;
• электромагнитная блокировка или блокировка механическая для блокирования приводов разъединителей, с целью обеспечения правильной последовательности оперирования в распределительном устройстве.
