Крепёж для трансформатора

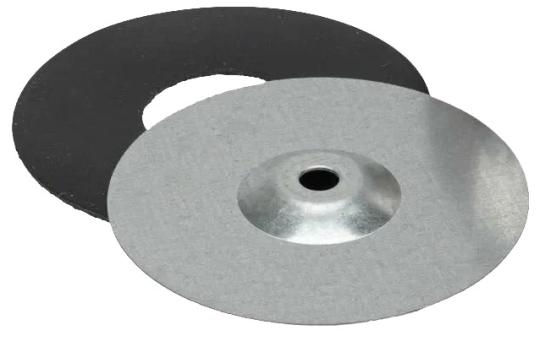

Производственная компания «Вектра» представляет на выставке специализированное решение для монтажа тороидальных трансформаторов — крепёжный комплект (чашка крепежная + шайба резиновая). Это профессиональный подход к фиксации, который обеспечивает центровку сердечника, эффективное демпфирование вибраций и защиту от коррозии.

Комплект предназначен для жесткой фиксации тороидальных (кольцевых) трансформаторов к корпусу электротехнического оборудования. Обеспечивает центровку сердечника и демпфирование вибраций, вызванных магнитострикцией и сетевыми наводками (50/100 Гц).

Конструктивные особенности

Чашка крепежная:

• Выполнена в форме усеченного конуса (тарельчатого типа);
• Компенсирует технологический разброс высоты намотки сердечника;
• Создаёт равномерное давление по всей окружности внутреннего диаметра трансформатора;
• Исключает перекос оси при затяжке.

Шайба резиновая:

• Изготавливается из маслобензостойкой резины;
• Выполняет роль виброразвязки.

Демпфирующие свойства

В отличие от бюджетных решений с использованием вспененного полиэтилена или простой виниловой изоляции, резиновая шайба в данном комплекте выполняет роль эффективной виброразвязки. Коэффициент передачи вибрации на частоте 100 Гц (основная гармоника гула трансформатора) снижается не менее чем на 15 дБ за счёт упругой деформации материала.

Антикоррозийная защита

Металлические чашки имеют гальваническое покрытие:

• Цинковое пассивированное (жёлтое или голубое) — толщина слоя от 6 до 9 мкм;
• Химическое оксидирование (чернение) — для применения в условиях повышенной влажности;
• Данная обработка исключает образование гальванической пары "сталь-медь", что предотвращает коррозию места контакта при длительной эксплуатации.

Размерный ряд (типоразмеры)

Комплекты калиброваны под стандартные внутренние диаметры тороидальных сердечников и диаметр стягивающей шпильки: М6, М8, М10, М12.

Диаметр чашки (внешний) перекрывает внутреннее окно трансформатора с запасом, исключая продавливание витков внутрь. Толщина металла чашки подобрана так, чтобы исключить "эффект мембраны" — деформацию шайбы при моменте затяжки выше 5 Нм.

Почему стоит выбрать этот крепёж:

• Отсутствие "гула" трансформатора после монтажа — использование двух резиновых шайб (верхней и нижней) обеспечивает "плавающую" фиксацию, критически важную для аудиофильской техники и медицинского оборудования;
• Снижение нагрузки на выводные провода — конусная форма чашки позволяет использовать более короткую стяжную шпильку, снижая риск обрыва выводов при транспортировке;
• Защита лаковой изоляции — резиновая шайба имеет радиус скругления по внутреннему краю, не оставляет царапин на лаковой изоляции провода, сохраняя электрическую прочность обмотки;
• Унификация — комплект подходит для 95% промышленных и бытовых тороидальных трансформаторов мощностью от 50 до 1000 Вт.

Условия продажи

Ценообразование:

• Цены действуют в течение 30 календарных дней с даты коммерческого предложения;
• При изменении стоимости материалов и валютных курсов более чем на 5%, цены могут быть пересмотрены с уведомлением Покупателя за 10 рабочих дней;
• Окончательная цена подтверждается в счёте на оплату.

Заказ:

• Минимальная партия — от 1 шт.
• Стандартный срок изготовления: 1–3 рабочих дня с даты получения авансового платежа и подтверждения ТЗ;
• Срочное изготовление (1–2 рабочих дня) — возможно за дополнительную плату;
• Для запуска в производство требуется: подписанное ТЗ или спецификация, предоплата 50%

Отгрузка: Отгрузка осуществляется после 100% оплаты заказа.

Почему оптовые заказчики выбирают «Вектра»

• Прямой производитель — конкурентные цены без посредников;
• Продажа оптом — выгодные условия для электротехнических производств;
• Специализированное решение — разработано для тороидальных трансформаторов;
• Эффективное демпфирование — снижение вибраций на 15 дБ;
• Антикоррозийная защита — гальваническое покрытие, чернение;
• Универсальность — подходит для 95% трансформаторов 50–1000 Вт;
• Гибкие условия — заказ от 1 шт., оперативное изготовление

Полный каталог типоразмеров и актуальный прайс-лист с оптовыми ценами доступны для скачивания во вкладке «Файлы» на нашем стенде.

Для получения персонального коммерческого предложения, консультации по подбору типоразмера и условий поставки оставьте заявку — наши специалисты свяжутся с вами для обсуждения деталей сотрудничества.
