Укрытие железобетонное сборное ЖБСУ-20

Полной заводской готовности поставляется комплектом железобетонных панелей для установки на месте назначения и предназначено для защиты населения от воздействий средств нападения противника, теплового воздействия при пожаре в чрезвычайных ситуациях и направлено на предотвращение или предельное снижение потерь населения и угрозы его жизни и здоровью от поражающих факторов и воздействий источников ЧС.

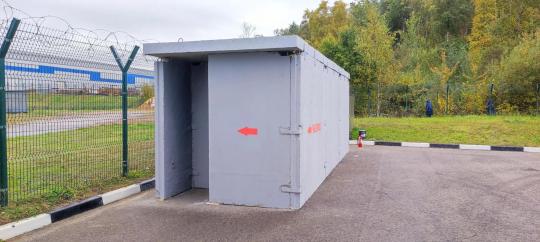

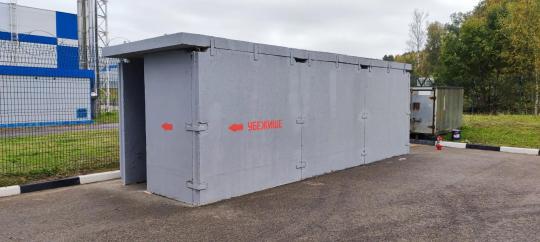

Сооружение представляет собой сборную конструкцию в виде прямоугольного параллелепипеда с противоосколочным простенком, образующим входной тамбур. Конструкция собирается из железобетонных панелей и плиты перекрытия. Соединение панелей между собой и с плитой перекрытия производится с помощью сварки закладных деталей панелей монтажными элементами.

Основные характеристики сооружения:
- наружный размер – 765/250/257 см;
- общий внутренний размер (без входного тамбура) – 640/220/240 см;
- толщина стен – 150 мм;
- толщина покрытия – 170 мм:
- армирование стен изделия сеткой 200х200 мм из арматуры d10 класса A500C, армирование плиты перекрытия двойной сеткой 200х200 мм из арматуры d10 класса A500C.
- железобетонные элементы изготавливаются из бетона класса по прочности на сжатие В30 F200 W6.
- количество укрываемых до 20 чел (согл.п.5.2.1 СП 88.13330.2022 «Защитные сооружения гражданской обороны», 0,6м2/1,5м3 на одного укрываемого).
