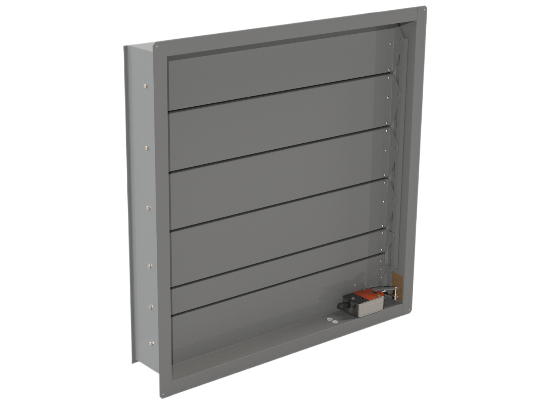

противопожарные клапаны

Противопожарные клапаны проходят сертификационные испытания по ГОСТ 34720—2021

«КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ ВЕНТИЛЯЦИОННЫХ СИСТЕМ Метод испытания на огнестойкость».

Стандарт устанавливает метод испытания на огнестойкость:

- клапанов противопожарных нормально открытых систем общеобменной и аварийной вентиляции, систем местных отсосов и кондиционирования воздуха;

- клапанов противопожарных нормально закрытых систем приточно-вытяжной противодымной вентиляции;

- клапанов дымовых систем вытяжной противодымной вентиляции;

- клапанов противопожарных двойного действия;

- дымовых люков (фонарей или фрамуг) систем вытяжной противодымной вентиляции с естественным побуждением.

Предел огнестойкости противопожарного клапана определяют временем от начала нагревания испытуемого образца до наступления одного из предельных состояний при заданной разности давлений.

Учитывают два вида предельных состояний противопожарных клапанов по огнестойкости:

Е — потеря целостности;

I — потеря теплоизолирующей способности.

Обозначение предела огнестойкости клапанов состоит из условных обозначений нормируемых предельных состояний и цифры, соответствующей времени достижения одного из этих состояний (первого по времени), в минутах.

Потеря теплоизолирующей способности дымовых клапанов и люков не регламентируется.

Цифровой показатель в обозначении предела огнестойкости должен соответствовать одному из чисел следующего ряда: 15, 30, 45, 60, 90, 120, 150, 180, 240.

Фактический предел огнестойкости клапана принимают по минимальному из значений, установленных в процессе испытаний образцов.

Потеря теплоизолирующей способности противопожарных клапанов характеризуется повышением температуры в среднем более чем на 140 °С или в любой точке более чем на 180 °С на необогреваемой поверхности заслонки (в зависимости от вида испытания) клапана, а также на наружных поверхностях его корпуса на расстоянии 0,05 м (не менее чем в четырех точках сечения на указанном расстоянии) и узла уплотнения корпуса клапана, установленных в проеме ограждающей конструкции.

Вне зависимости от первоначальной температуры указанных поверхностей значение температуры должно быть не более 220 °С в любых точках, где ожидается локальный прогрев.

Потеря целостности характеризуется:

- проникновением продуктов горения через образованные в узле уплотнения корпуса клапана по его наружным посадочным поверхностям сквозные трещины или сквозные отверстия,

- проникновением продуктов горения через образованные в узле примыкания заслонки (заслонок) клапана к его корпусу, в узлах смыкания заслонок между собой, сквозных трещин или сквозных отверстий,

- снижением удельного сопротивления конструкции клапана дымогазопроницанию.

Минимально допустимая величина удельного сопротивления клапана дымогазопроницанию, приведенная к температуре среды 20 °С, должна быть не менее

Sкл.пр.min = 2400

где Sкл.пр.min — минимально допустимое приведенное удельное сопротивление клапана дымогазопроницанию м3/кг.

Сущность метода испытаний дымовых люков заключается в оценке работоспособности и пожарно-технических характеристик конструкции образца при одностороннем тепловом воздействии в совокупности с механической и ветровой нагрузками.

Работоспособность дымового люка характеризуется безотказностью срабатывания и устойчивостью конструкции к разрушению при испытаниях.

Безотказность срабатывания конструкции дымового люка определяется безусловным воспроизведением рабочего цикла управляемого перемещения его заслонки (заслонок) в открытое положение.

Результаты испытаний действительны для клапанов (люков) однотипной конструкции, гидравлический диаметр которых меньше гидравлического диаметра испытанного образца (без ограничения) или больше гидравлического диаметра испытанного образца, удовлетворяющего соотношению

где Dmax — гидравлический диаметр клапана (люка), на который могут быть распространены результаты испытаний, мм;

Dисп — гидравлический диаметр испытанного клапана (люка), мм.
