Плоскопараллельные пластины

Производитель оптических деталей «ТехнОптиПро» представляет на выставке высокоточные плоскопараллельные пластины для использования в различных оптических системах. Мы изготавливаем компоненты из широкого спектра материалов с точностью, необходимой для решения самых сложных задач.

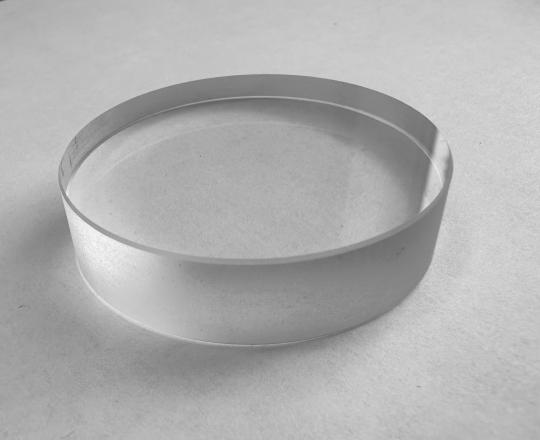

Плоскопараллельная пластина — это оптически прозрачная система в форме параллелепипеда с двумя строго параллельными гранями. Поверхности пластины могут быть:

• Прозрачными;
• Полупрозрачными;
• Матовыми (диффузными).

Области применения

Плоскопараллельные пластины используются в оптических приборах в качестве:

• Защитных стёкол — предохраняют внутренние элементы приборов от внешних воздействий;
• Светофильтров — для спектральной селекции излучения;
• Оптических сеток — для измерений и наведения;
• Вспомогательных элементов микросканирования — для исследования структуры поверхности объектов.

Специальное применение

Для микросканирования зондирующим световым лучом измеряемой поверхности объекта плоскопараллельную пластинку устанавливают между источником излучения и объективом. При этом пластинка совершает угловые колебания, что обеспечивает независимые измерения продольной структуры поверхности.

Технические возможности производства

• Диаметр пластин от 3 мм. до 300 мм.;
• Размер сторон от 2 мм. до 300 мм.;
• Толщина от 0,3 мм. до 100 мм.;
• Точность угловых размеров до 5 секунд;
• Плоскостность до N 0,1;
• Вес от 25 г.

Материалы

Мы производим пластины из широкого спектра оптических материалов:

• Оптическое бесцветное стекло;
• Оптическое цветное стекло;
• Кварц;
• Ситалл;
• Жаропрочные стёкла;
• Листовое (оконное) стекло.

Цена на плоскопараллельные пластины зависит от следующих факторов:

1. Габаритные размеры (диаметр, толщина);

2. Допуски на изготовление:

• Допуск на габаритные размеры;
• Допуск на клиновидность.

3. Качество формы поверхности

4. Чистота поверхности и шероховатость

5. Материал пластины (тип стекла, кварца и т.д.).
