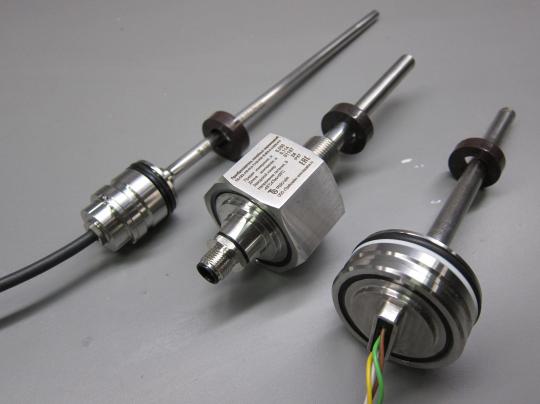

Магнитострикционные датчики

Магнитострикционные датчики линейных перемещений и положения промышленного назначения производства ТрейсЛайн.

Назначение продукции

Датчики предназначены для абсолютного измерения линейных перемещений и положения подвижных элементов оборудования:

• штоков гидроцилиндров и пневмоцилиндров

• линейных приводов

• подвижных узлов станков и прессов

• механизмов позиционирования в тяжёлых условиях эксплуатации

Измерение осуществляется бесконтактным магнитострикционным методом, без механического износа измерительного элемента.

Основные характеристики продукции

Метрологические параметры

• Диапазон измерения: 25–6000 мм

• Абсолютная погрешность:

  • ±0,05 мм (до 500 мм)

  • ±0,01 % от диапазона (свыше 500 мм)

• Разрешение: до 0,001 мм

• Повторяемость: ±0,001 %

• Гистерезис: ≤ ±0,01 мм

Конструктивные и эксплуатационные параметры

• Тип измерения: абсолютное (данные сохраняются при отключении питания)

• Количество магнитных позиционеров: от 1 до 9 на одном датчике

• Степень защиты: IP67 / IP68

• Рабочее давление (для гидроцилиндров): до 35 МПа, пиковое — до 70 МПа

• Устойчивость к вибрации: до 20 g, 10–2000 Гц

• Ударные нагрузки: до 100 g

Температурные условия

• Стандартная рабочая температура: –40…+85 °C

• Специальные исполнения: до –100 °C / до +450 °C

Выходные сигналы и интерфейсы

• Аналоговые:
  4–20 мА, 0–20 мА, 0–10 В, ±10 В, ±5 В

• Цифровые:
  SSI, CANopen, ProfiBus-DP, ProfiNet, EtherCAT, EtherNet/IP, Start/Stop

Отличия и технические преимущества

1. Бесконтактный принцип измерения
   Отсутствие трущихся элементов → отсутствие механического износа → стабильные характеристики на протяжении всего срока службы.

2. Многопозиционное измерение
   Возможность измерения положения до 9 независимых подвижных объектов одним датчиком.

3. Работа в тяжёлых средах
   Устойчивость к:

   • вибрациям,

   • гидравлическому давлению,

   • загрязнению,

   • маслам,

   • агрессивным химическим средам.

4. Совместимость с промышленными стандартами
   Полная интеграция с ПЛК и АСУ ТП без дополнительных преобразователей.

5. Метрологический статус
   Датчики внесены в Государственный реестр средств измерений, доступны с первичной поверкой.

Причины купить данную продукцию

• Замена импортных датчиков без переделки оборудования
  Геометрия, сигналы и протоколы соответствуют распространённым зарубежным сериям.

• Отсутствие простоев оборудования
  Абсолютное измерение и высокая помехоустойчивость исключают необходимость повторной калибровки.

• Применимость там, где другие датчики не работают
  Магнитострикционный метод используется в условиях, недоступных для потенциометрических и индуктивных датчиков.

• Широкий диапазон применений одной серии
  Один тип датчика может использоваться в гидравлике, металлургии, станках, прессах и роботизированных системах.

• Подтверждённая промышленная эксплуатация
  Продукция применяется на действующих производственных объектах тяжёлой промышленности.

Условия изменения цен

• Цены формируются по типу исполнения, диапазону измерения, интерфейсу и объёму партии.

• Фиксация цены:

  • для стандартных исполнений — на срок действия счёта

  • для проектных и серийных поставок — по договору

• Пересмотр цены возможен при:

  • изменении технического задания

  • изменении объёма партии

  • заказе нестандартных исполнений
