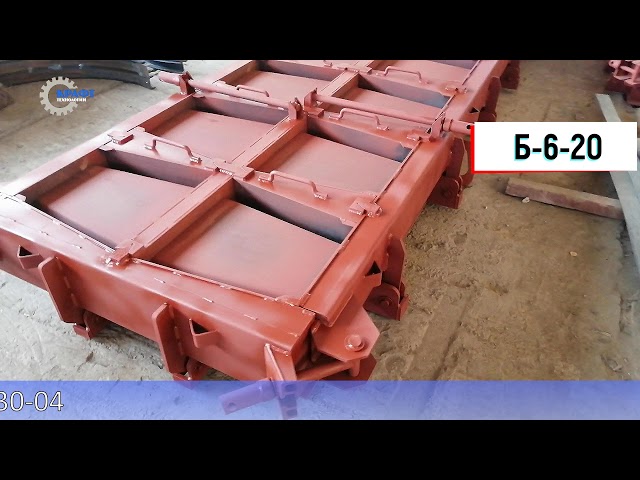

Форма лоток Б 6 (20 изделий)

Телескопические лотки Б-6 Серия 3.503.1-66 – это изделия из железобетона, которые представляют собой лоток, предназначенный для отвода воды в дорожно-мостовых конструкциях. Выступы блоков в конструкции телескопических лотков способствуют частичному гашению энергии потока воды. Наиболее часто телескопические лотки Б-6 используются для благоустройства территорий вдоль автомобильных дорог. Данный тип лотков предназначен для отвода воды с возвышенностей и искусственных насыпей. Телескопические лотки широко используются и на федеральных трассах. Лотки телескопические монтируются совместно с блоками упора. Блоки упоров к лоткам делятся на два вида. Телескопический лоток Б-6 предусматривает блок упора Б-9, а телескопический лоток Б-7 используется совместно с блоком упора Б-9а, который имеет увеличенный размер по ширине.

Монтаж

Установка лотков телескопических Б-6 производиться только на уплотненные откосы земляного полотна. Телескопические лотки устанавливаются на автодороге через определенные расстояния, которые обозначены проектом

До начала устройства телескопических лотков производят работы по разбивке и колышками обозначают контуры котлованов или траншеи. Траншея под телескопический лоток быстротока вырывается экскаватором. На самом дне котлована разбивают положение для блока упора. Траншеи под блок упораотрывают на 15-20 см шире положенного.

После окончания подготовительных работ производят устройство щебененого слоя - 10 см, распределяя по поверхности и выравнивая. Затем щебень уплотняют. Блок упора устанавливают краном. После установки блоков упора пазухи засыпают грунтом, тщательно его утрамбовывают, швы заполняют цементным раствором и расшивают.

Телескопический лоток быстротока начинают монтировать снизу от блока упора с помощью крана. Самый первый лоток стропят за монтажные петли и подают автокраном к траншее. Затем лоток телескопический опускают и подводят к блоку упора таким образом, чтобы узкая часть телескопического лотка состыковалась с наклонным срезом блока упора. После этого лоток быстротока опускают на щебеночную подготовку. Все остальные лотки телескопические вводят узким концом в конец предыдущего лотка быстротока упора и опускают на дно траншеи. В конце монтажа правильность установки телескопических лотков проверяют уровнем. Затем омоноличивают швы между блоком упора и лотком цементным раствором.
