Алмазный выглаживатель

Инструмент ST-1 применяется для финишной отделочно-упрочняющей обработки поверхностей деталей и выпускается в двух вариантах:

• Исполнение -1 - с фиксированной силой выглаживания, для обработки одного типа детали.
• Исполнение-2 - с регулируемой силой выглаживания, для обработки различных деталей.

Устройство настройки приобретается отдельно, либо настройка может выполняться нашими специалистами.

Форма детали - цилиндр, тела вращения.

Диаметр обрабатываемой детали до 150 мм (при большем диаметре можно выполнить индивидуальный заказ).

Державки 16х16, 20х20, 25х25, 32х32 (а также по размерам заказчика).

Используются инденторы из натурального алмаза (ПА)

Инструмент используется для отделочного выглаживания.

Инструмент полностью заменяет участок шлифовки и полировки.

Сокращаются затраты на персонал, шлифовальные станки, расходные инструменты, не требуется переустановка деталей и повторное базирование.

При обработке происходит сглаживание шероховатости до уровня Ra = 0.2.....0.05 мкм за один или два прохода.

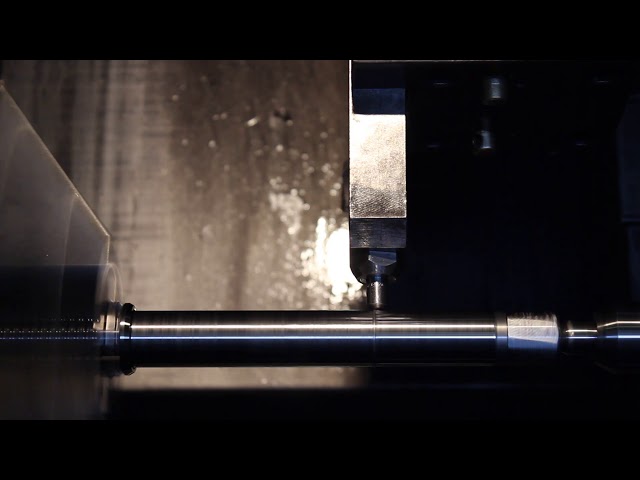

Применяется на станках с ЧПУ , на универсальных токарных станках.

Для получения стабильного микропрофиля поверхности без волны рекомендуется использовать ST-1 на станках, которые могут обеспечить финишное точение!

Материалы обработки: любые конструкционные стали с твердостью max HRC 62

Шероховатость перед обработкой не более Ra= 1.25 мкм

Пример деталей - штоки гидроцилиндров, шпиндель задвижки, пята погружного насоса, вал, поверхности вала под подшипники.

Наконечник для выглаживания, алмазный выглаживатель, микровыглаживание, упрочнение, накатное полирование, улучшение поверхности, суперфинишная обработка, обкатка, наклеп, ППД, пластическая поверхностная деформация

СТАНДАРТНЫЕ РЕЖИМЫ ОБРАБОТКИ ПРЕДОСТАВЛЯЮТСЯ ПОСЛЕ ОПЛАТЫ СЧЕТА

Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.

Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.

Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.

Глубина упрочненного слоя составляет 200…250 мкм.

Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов.

Осуществляем доставку по всей России.
