УСТАНОВКА УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ТРУБ

Установка ультразвукового контроля труб предназначены для автоматизированного ультразвукового контроля сварных швов, концов и основного металла труб большого диаметра в условиях технологического потока любого современного трубного предприятия. Оборудование обеспечивает эффективный ультразвуковой контроль бесшовных и электросварных труб из углеродистой, нержавеющей стали, алюминия, титана, меди и различных сплавов диаметром от 10 мм до 1530 мм, с толщиной стенки 0.4 мм – 60 мм, скорость сканирования до 2 м/с.

ТЕХНОЛОГИЯ

Установка представляет собой комплекс оборудования, которое осуществляет ультразвуковой контроль тела и концов трубы, контроль шва и околошовной зоны, измерение толщины стенки трубы, геометрических размеров и измерение профиля сварного шва, в технологическом потоке их производства.

В зависимости от задач контроля установки могут быть укомплектованы:

• Бесконтактными Электромагнитно-акустическими Преобразователями (ЭМАП);
• Многоканальными пьезоэлектрическими преобразователями (ПЭП);
• Пьезоэлектрическими фазированными решетками (ПФР);
• Вихретоковыми преобразователями;
• Триангуляционными датчиками;
• Камерами высокого разрешения.

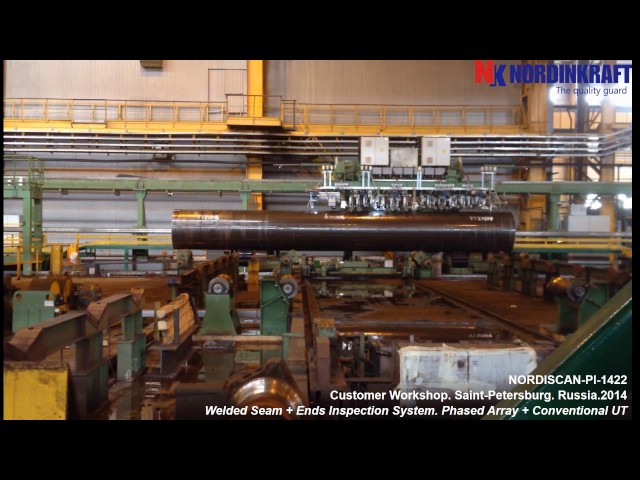

Для ультразвукового контроля сварного шва используются как обычные дискретные ПЭП, так и преобразователи типа «фазированная решетка», которые эффективны при обнаружении продольных, поперечных и наклонных дефектов сварного шва и дефектов зоны термического влияния сварного соединения.

Для дефектоскопии тела труб применяется бесконтактная технология контроля на базе ЭМА-преобразователей, которые не требуют наличия контактной жидкости, что весьма актуально при работе в условиях отрицательных температур.

Компания «Нординкрафт» обладает богатым опытом разработки и внедрения данного оборудования в промышленную эксплуатацию. Данное оборудование в различных модификациях успешно действует на крупнейших заводах производителях труб в России, Китае, Вьетнаме, Кувейте, Азербайджане, Украине.

Компания "Нординкрафт" производит установку УЗК труб индивидуально под каждого заказчика исходя из требований технического задания, стоимость обсуждается в ходе переговоров. Возможен, как контроль в производственной линии, так и экспертный контроль для перепроверки забракованных участков продукции.
