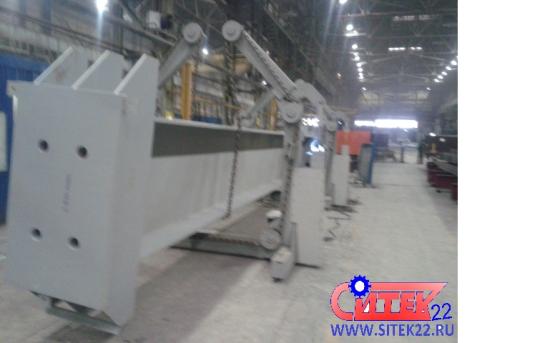

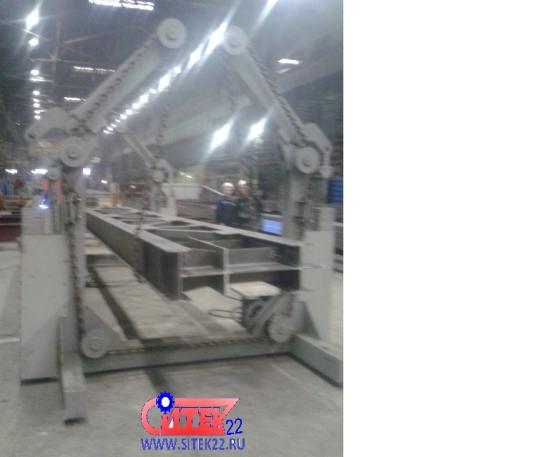

Кантователь сборно-сварочный КЦР-8 «СИТЕК»

Кантователь сборно-сварочный КЦР-8 (грузоподъёмность 8т.) предназначен для установки деталей прямоугольной, квадратной или круглой формы в поперечном сечении (например балки, трубы, колонны, металлоконструкции и т. д. в положение, удобное для выполнения сварочных, сборочных и других работ, требующих ее поворота вокруг горизонтальной оси на любой угол.

Применение круглозвенной («якорной») цепи в кантователях производства ООО «СИТЕК22» обеспечивают большую надежность в отличие от других производителей где применяются пластинчатые цепи. Круглозвенная цепь обладает большой гибкостью, т. е. может изгибаться во всех плоскостях, пластинчатая цепь изгибается в одной плоскости, что может привести к её поломке, например при небрежной погрузке кантуемой детали краном в кантователь. Круглозвенная цепь не требует обслуживания (смазки) на весь период эксплуатации кантователя в отличие от пластинчатых цепей требующих периодической смазки шарниров для долговременной работы. Круглозвенная цепь устойчива к механическим повреждениям (удары острыми поверхностями), устойчива к повышенным температурам (сварочные работы в непосредственной близости).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№ п.п.

Наименование показателя

МодельКЦР-8

(цепной)

1.Габаритные размеры кантуемых изделий, мм.:

Квадратных, со стороной

1130

Диаметр цилиндрических деталей

1600

Длина

2000-15000

2.Грузоподъемность (max), кг

8000

3.Частота вращения (для колонны 500х500мм), об/мин

0,7

4.Тип вращательного устройства

Круглозвенная цепь

5.Питающая сеть (50 Гц),В

3х380

6.Габаритные размеры одной рамы кантователя, мм.:

Длина

1110

Ширина

3000

Высота

3100

7.Масса двух рам кантователя, кг

2000

По запросу заказчика грузоподъемность и габариты кантователя корректируються под раз-р кантуемого изделия..

Вращение грузов кранами – сложная, ответственная операция, выполнение которой поручается наиболее опытным стропальщикам и основана на принудительным смещении центра тяжести груза. Когда центр тяжести выходит за пределы опорной поверхности, груз переворачивается и падает на другую плоскость. В момент опрокидывания груза стропы ослабевают, а затем снова натягиваются, причем в наклонном положении. Это приводит к рывкам, которые невозможно устранить полностью, т. к скорость падения груза всегда превышает скорость механизмов крана. Кантователи помогают легко и бережно поворачивать без повреждений: крупногабаритные, громоздкие или хрупкие грузы, оборудование с дорогостоящим покрытием и не требуют привлечения большого количества техники и рабочих при проведении работ. Могут быть снабжены ременными либо цепными стропами, которые облегают груз как минимум с трех сторон, что обеспечивает надежное закрепление груза при проведении погрузочно-разгрузочных работ. Конструкция состоит из двух независимых рам с приводами, а также ремней или цепей.

Ременный кантователь больше подходит для кантования мало жестких конструкций с окрашенными поверхностями. Цепные предназначены для тяжелых условий эксплуатации.
