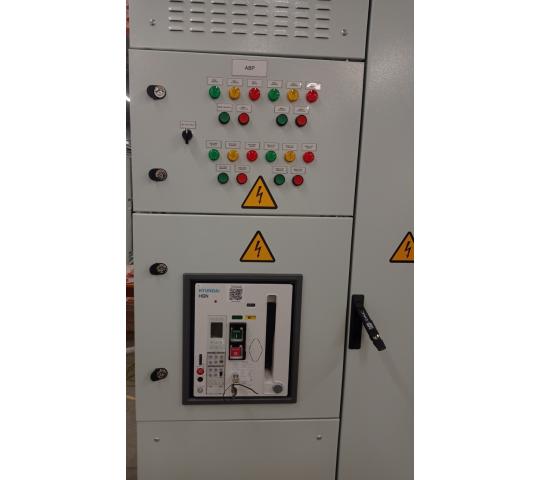

Главный распределительный щит (ГРЩ)

Основное назначение
Прием и распределение электроэнергии на объекте, защита отходящих линий, учет, управление, сигнализация

Номинальный ток
до 4000–6300 А

Конструктивное исполнение
Напольное, секционное, одностороннее/двустороннее обслуживание

Главный распределительный щит (ГРЩ) — центральное электрощитовое оборудование системы электроснабжения здания или крупного объекта. Он принимает электроэнергию от внешних источников (подстанции, кабельных линий, генераторов) и распределяет её между нижестоящими распределительными устройствами: щитами освещения (ЩО), силовыми щитами (ЩРС), щитами управления (ЩУ) и другими электроустановками. ГРЩ работает в сетях переменного тока напряжением до 1000 В (чаще всего 380/220 В) и частотой 50 Гц. Применяется на промышленных предприятиях, в жилых комплексах, торговых центрах, больницах, аэропортах и иных объектах с разветвлённой электросетью.

Основные функции ГРЩ:

• приём электроэнергии от основного и (при наличии) резервного ввода;

• распределение энергии между отдельными секциями и отходящими линиями;

• обеспечение селективной защиты сети от коротких замыканий, перегрузок, перекоса фаз и других аварийных режимов;

• учёт общего энергопотребления объекта (при установке счётчиков);

• реализация автоматического ввода резерва (АВР) для бесперебойного питания критически важных нагрузок;

• мониторинг параметров сети (напряжение, ток, мощность) с помощью измерительных приборов;

• визуализация состояния системы через индикацию и сигнализацию;

• возможность интеграции с системами диспетчеризации и автоматизированного управления энергопотреблением.

Конструкция ГРЩ представляет собой массивный металлический шкаф или сборную конструкцию из нескольких секций (ввода, распределения, учёта, управления). Внутри размещаются:

• вводные коммутационные аппараты высокой мощности (автоматические выключатели, рубильники с предохранителями, выключатели нагрузки);

• сборные шины большого сечения (фазные, нулевая, заземления) для передачи значительных токов;

• защитные устройства (автоматы, реле защиты, УЗО) для отдельных секций и линий;

• приборы учёта и измерения (счётчики электроэнергии, амперметры, вольтметры, ваттметры);

• блоки АВР для переключения на резервный источник;

• клеммные колодки и зажимы для подключения кабелей большого сечения;

• элементы управления и сигнализации (кнопки, переключатели, лампы, дисплеи).

Корпус ГРЩ изготавливается из прочной стали с антикоррозийным покрытием. Степень защиты обычно составляет IP31–IP44 для помещений или IP54–IP55 для сложных условий эксплуатации. Щит оборудуется запираемыми дверцами с окнами для визуального контроля, оперативной маркировкой линий и схем, а также средствами безопасности (блокировками, заземлением, предупреждающими знаками).

Цена по запросу

Цена на электрощит выставляется под проект в зависимости от сложности поставляемого оборудования и комплектующих для его изготовления.

Производственная площадка находится в Санкт-Петербурге, доставка осуществляется по всей России.
